概述：

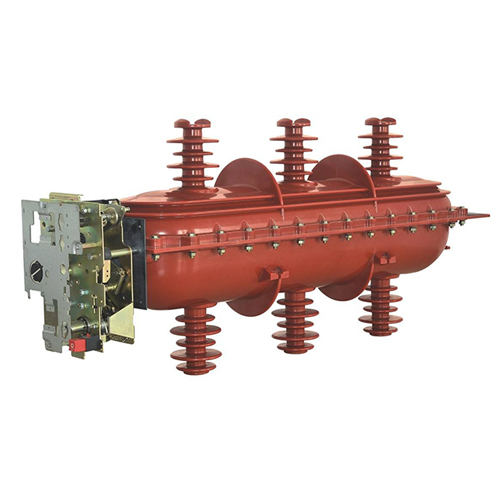

FL (R) N36-12型高压SF6负荷开关是我公司自主研发生产的10KV高压开关设备，其各项性能指标达到或超过相关国家标准，已广泛应用于国内10KV变配电系统。常作为环网柜、户外电缆分接箱、户外开闭所、箱变等高压设备中的进出线主开关。性能特点：
● FL(R) N36-12型高压SF6负荷开关。开关壳体由加强型环氧树脂真空浇注成型，壳体内充以1.45bar SF6气体作为绝缘及灭弧介质。
● 开关为双断口、旋转式动触头，具有合闸、分断、接地三工位或合闸、分断、(解锁)二工位。
● 开关壳体后部设计有防爆泄压通道，保障操作人员在极端状态下不受高温高压爆炸气体伤害。
● FLN36-12/T630-20型SF6负荷开关，配备K型压缩式单弹簧操作机构。常用于进出线开关柜。
● FLRN36-12/T125-50型SF6负荷开关熔断器组合电器，配备A型压缩式双弹簧操作机构。常用于变压器等馈电出线柜。
● 开关体积小，母线纵向排列， 与柜体装配简单方便。操作灵活可靠。运行安全稳定，寿命期间免维护。
● 可选配电动操作。
● 可加装气压表及气压接点
符合标准：
GB3804 GB3906 GB11022 GB16926 IEC298 IEC265 等
技术参数：
| 序号 | 名称 | 单位 | 参数 | |||
| FLN36 | FLRN36 | |||||
| 1 | 额定电压 | KV | 12 | |||
| 2 | 额定电流 | A | 630 | 125 | ||
| 3 | 主回路额定短时耐受电流/持续时间 | KA/S | 20/3 | |||
| 接地回路额定短时耐受电流/持续时间 | KA/S | 20/2 | ||||
| 4 | 峰值耐受和短路关合电流 | KA | 50 | 125 | ||
| 5 | 额定有功负载开断电流 | A | 630 | |||
| 6 | 额定闭环开断电流 | KA | 630 | |||
| 7 | 5%额定有功负载开断电流 | A | 31.5 | |||
| 8 | 额定电缆充电电流 | A | 10 | |||
| 9 | 额定开断空载变压器容量 | KVA | 1250 | |||
| 10 | 额定转移开断电流 | A | —— | 1700 | ||
| 11 | 熔断件最大额定电流 | A | —— | 125 | ||
| 12 | 1min工频耐受电压相间对地 | KV | 42 | |||
| 断口 | KV | 48 | ||||
| 13 | 雷电冲击耐受电压相间对地 | KV | 75 | |||
| 断口 | KV | 85 | ||||
| 14 | 主回路、接地回路机械寿命 | 次 | 3000/2000 | |||
| 15 | SF6额定充气压（20℃时） | Mpa | 0.045 | |||
